石墨化爐是根據焦耳定律原理設計的直接加熱、間歇操作的電阻爐。 對于艾奇遜石墨化爐,裝入爐內的產品和少量電阻材料構成爐芯。 產品本身既是加熱電阻,又是被加熱物體。 對于內串式爐,裝入爐內的產品為爐芯,加熱電阻由產品本身組成。 該產品通過自身的熱量而石墨化。
1.艾奇遜石墨化爐
艾奇遜型石墨化爐一般包括爐底槽、爐頭端壁、導電電極、爐側壁、槽鋼等部分。
圖3-1 艾奇遜石墨化爐結構圖
爐底罐一般是指石墨化爐兩端壁之間的矩形罐的底部部分。 在石墨化爐的混凝土基礎上,先砌1~3層紅磚,再砌一層普通耐火磚。 周圍的耐火磚也砌到端墻,那里有灰色碳塊。 若采用活動側壁式,兩側須砌一排虎頭磚,形成爐底槽。
爐槽兩端均砌有導電端壁,形成爐頭端壁。 爐頭端墻的外墻用灰碳砌塊或耐火粘土磚、高鋁磚等砌筑,內墻用石墨化砌塊砌筑。 為了加強對爐頭的保護,使其在熱膨脹或機械力的沖擊下不致產生較大的變形和損壞,爐頭兩側均設有槽鋼或角鋼制成的防護架,用鋼帶固定。 內壁和外壁之間的空間填充石墨粉并壓實。 石墨粉要求水分含量在0.5%以下,粒徑在0~5mm之間,灰分在1.5%以下,粉末電阻率不大于350×10-6歐姆·米。 裝載石墨粉的目的是:
(1)密封、隔熱功能。
(2)同時,還存在一定的平均電流效應。
許多廠家選擇在燃燒器石墨粉上鋪一層耐火磚或廢陽極來覆蓋。 上蓋的主要作用是增強密封效果,防止上蓋的保溫材料混入燃燒器石墨粉中。 當上蓋的絕緣材料中混入石墨粉時,很容易形成硬塊。
導電電極穿透內、外端壁并與端壁形成一體。 電極上有銅板,通過夾鉗與其連接。 銅板和鋁母線采用多層薄銅片緩沖連接。 電極面向爐子的一端連接到爐子內部的導電端壁。

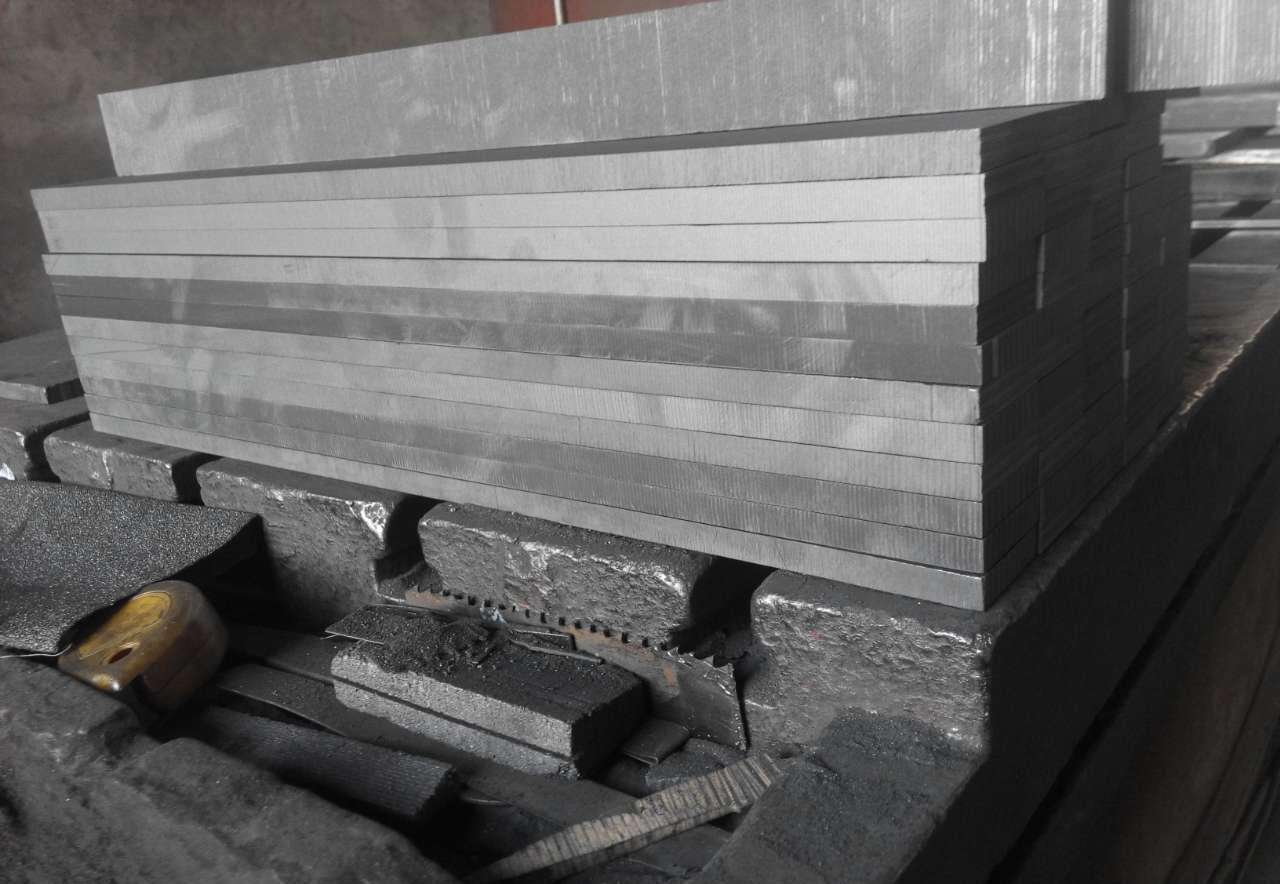

導電電極可以是石墨化電極或石墨塊。 如果采用石墨化電極作為導電電極,會給石墨化爐帶來很大的困難。 因此,石墨化塊多用作導電電極。 石墨化塊必須具有高的導電系數,最佳允許電流密度為11安培/平方厘米以上。 因此,現在很多廠家都采用燒成的石墨化塊作為導電電極。 考慮到各導電電極由于連接程度等各種原因而導電性能不均勻,為了提高導電電極的使用壽命,一般在選擇石墨化塊導電電極的數量和截面時,電流密度應保證在10安培/平方厘米或更小。 否則導電電極容易折斷,在后期送電時易造成爐頭(尾)導電端壁著火事故。
圖3-2 爐頭(尾)導電端壁導電電極配置
常用石墨化塊的截面一般大于400×400,電阻率應小于10×10-6歐姆·米,抗壓強度應大于
表3-1 石墨化塊理化指標測定結果。
項目
指數
灰分含量
0.32%
真密度
2.
堆積密度
1.61~1.
孔隙率
24.77~27.48%
抗壓強度
20~
比電阻
8~10×10-6Ω·m
